優勢特點：①可以變頻無極調速②可以自由翻轉③適用性廣泛④工作臺面采用鑄件精加工而成，不易受焊接飛濺的損傷⑤機體采用座式結構，設備整體穩定性好
適用范圍：應用于各種軸類、盤類、筒體等回轉體工件的焊接

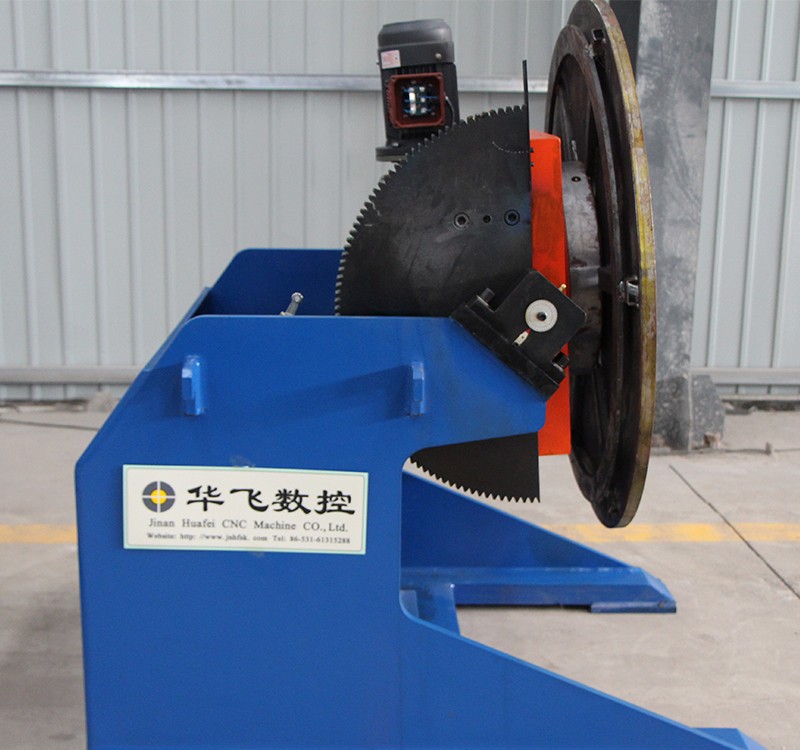

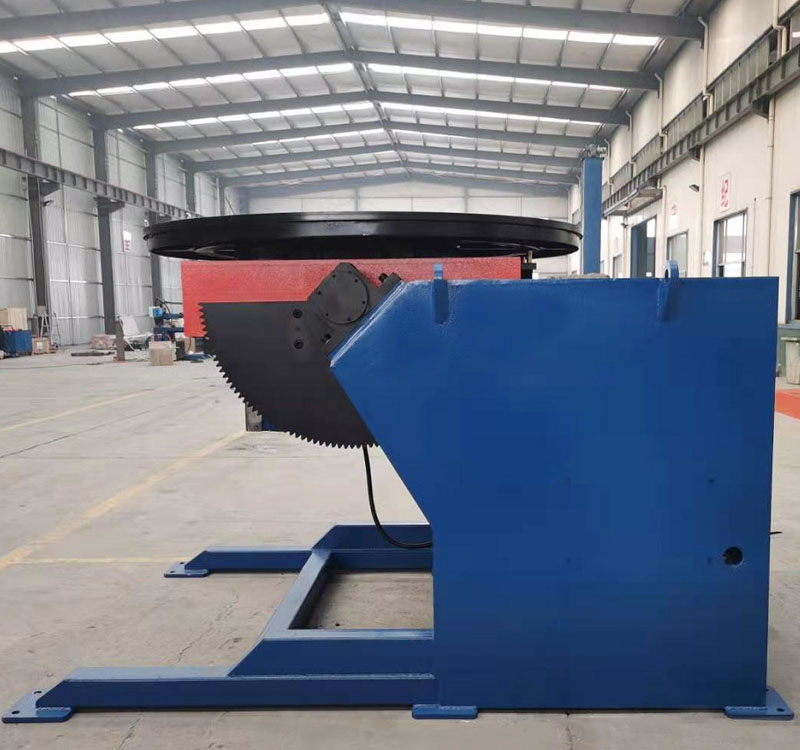

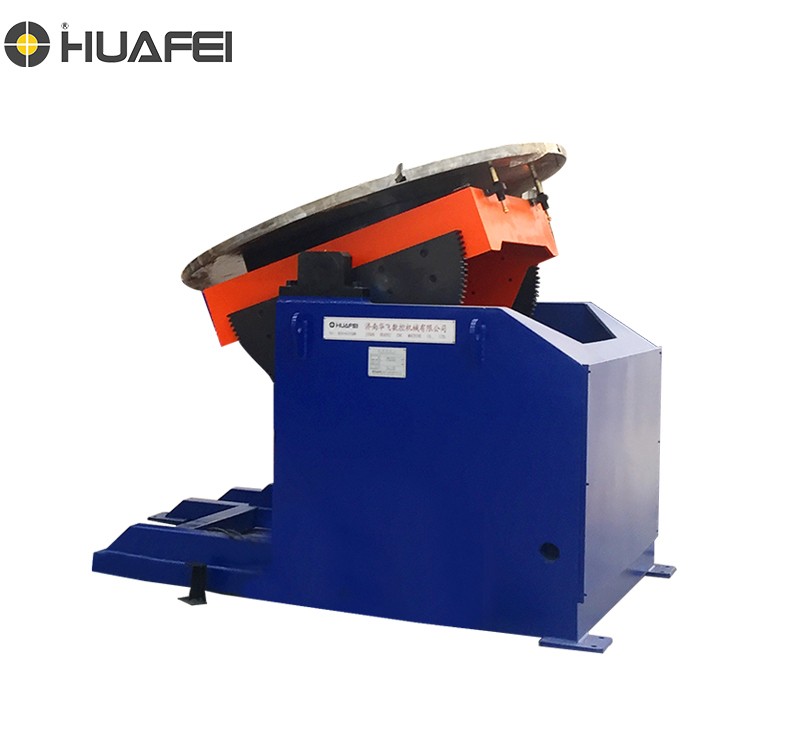

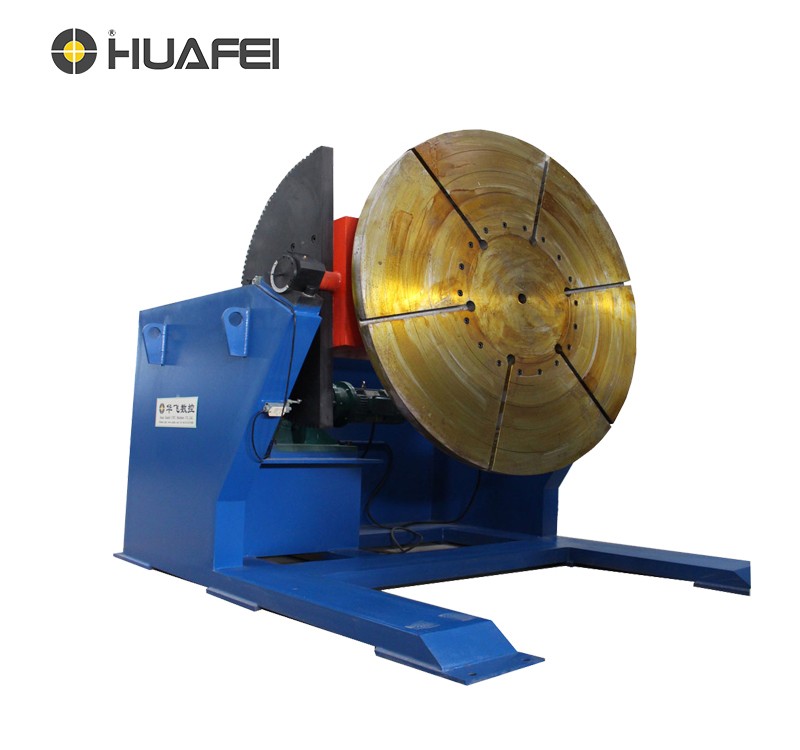

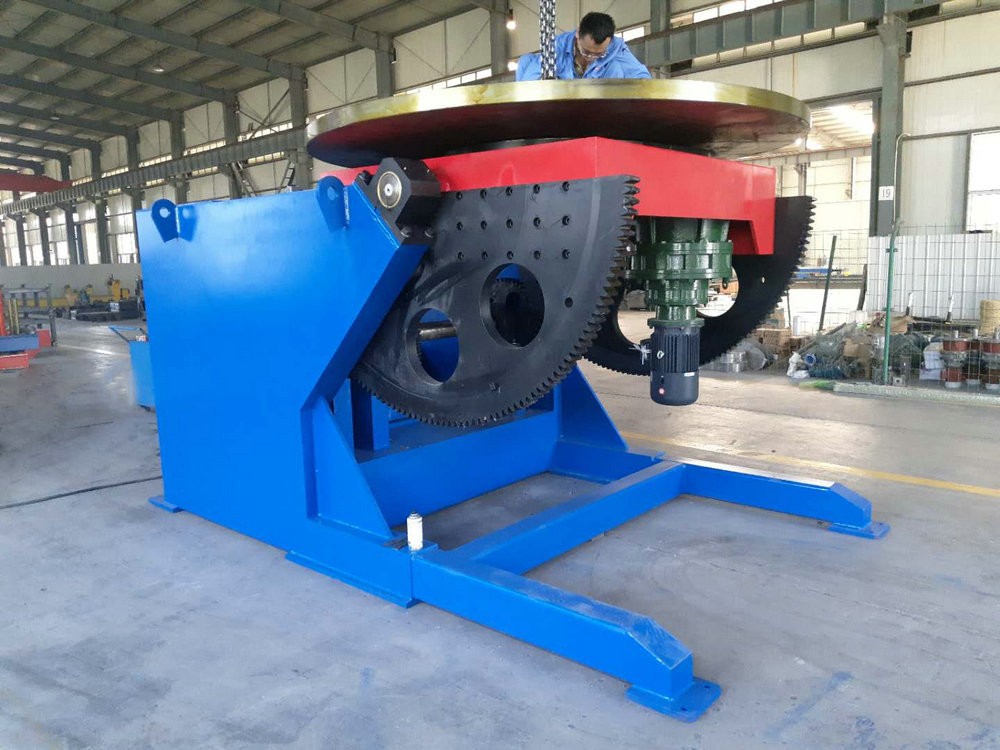

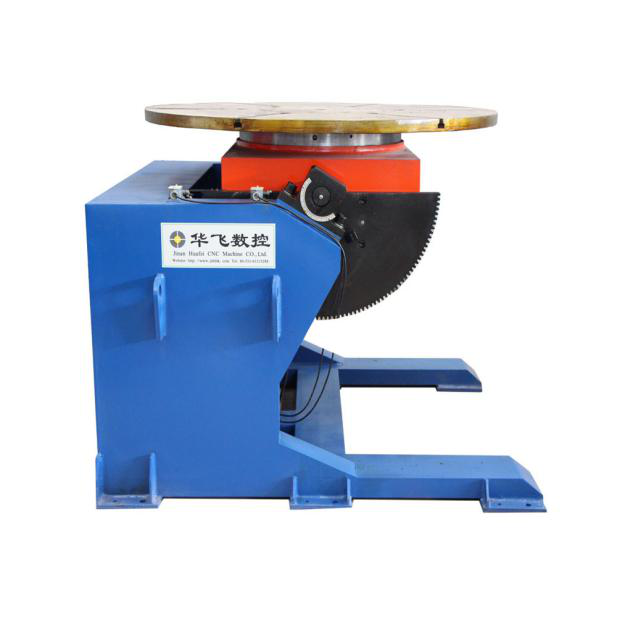

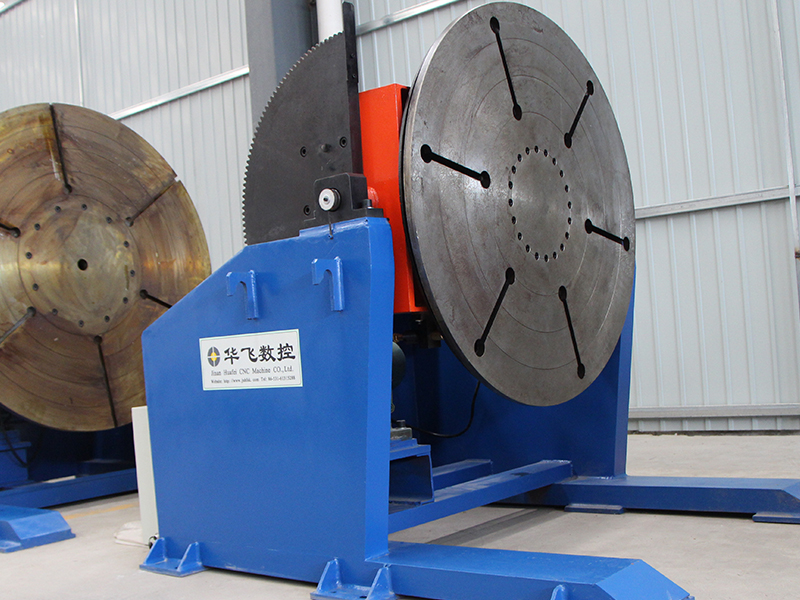

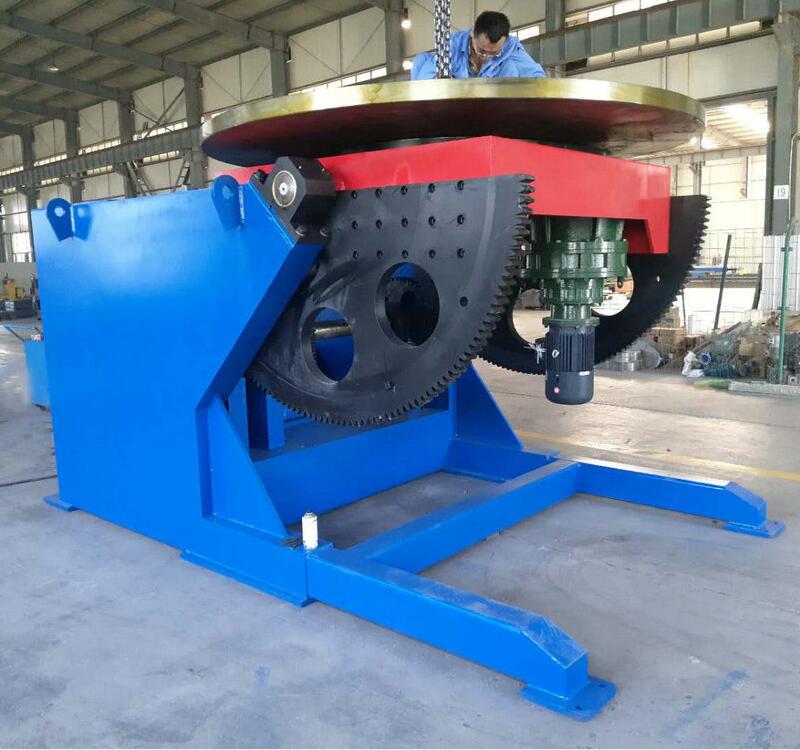

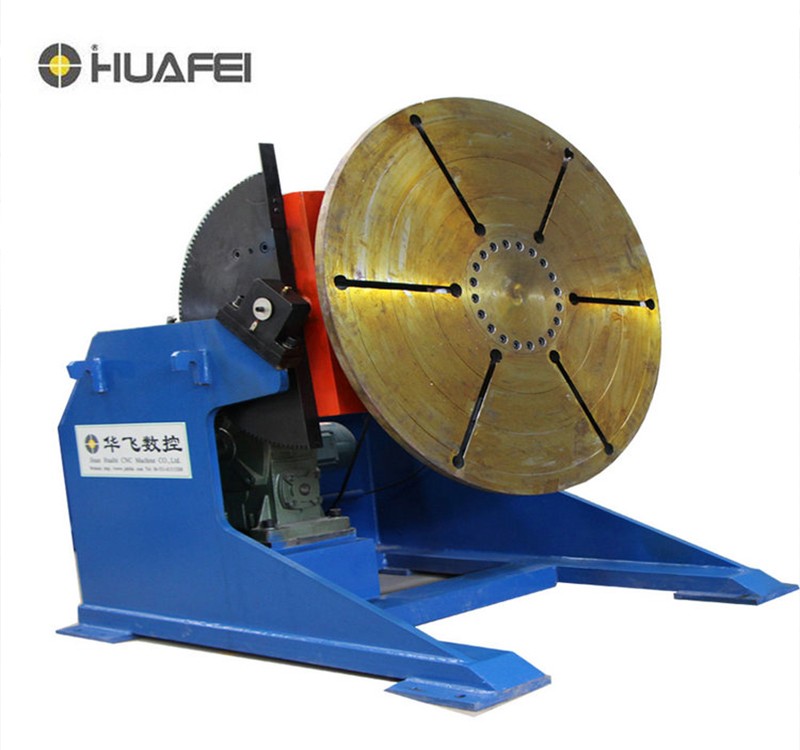

產品簡介：座式定位器由旋轉機構、翻轉機構、框架和電子控制系統組成。它通過工作臺的旋轉、翻轉使工件處于最佳的焊接或裝配位置。工作臺旋轉采用變頻無級調速，工作臺通過扇形齒輪或液壓缸驅動傾斜。工作臺的轉角為0~120。可實現與操作機或焊機的聯合控制。
郵箱 : jnhfsk@126.com
手機: 18653180816座式定位器由旋轉機構、翻轉機構、框架和電子控制系統組成。它通過工作臺的旋轉、翻轉使工件處于最佳的焊接或裝配位置。工作臺旋轉采用變頻無級調速，工作臺通過扇形齒輪或液壓缸驅動傾斜。工作臺的轉角為0~120°。可實現與操作機或焊機的聯合控制。
主要技術參數：
變位機參數 | ||||||||
產品型號 | BW2-12 | BW2-20 | BW2-30 | BW2-50 | BW2-100 | BW2-150 | BW2-200 | |
基本負荷(KG) | 1200 | 2000 | 3000 | 5000 | 10000 | 15000 | 20000 | |
旋轉速度（r/min） | 0.1~1 | 0.1-1 | 0.06-0.6 | 0.05~0.5 | 0.05~0.5 | 0.02~0.2 | 0.02~0.2 | |
翻轉速度 （r/min） | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.15 | 0.2 | |
翻轉角度(°) | 120 | 120 | 120 | 120 | 120 | 120 | 120 | |
工作臺直徑（mm） | 1000 | 1100 | 1400 | 1600 | 2000 | 2200 | 2500 | |
工作臺面高度（mm） | 1100 | 1200 | 1250 | 1550 | 1900 | 2000 | 2100 | |
允許工件偏心 | 偏心距 | 150 | 150 | 200 | 200 | 200 | 200 | 200 |
重心距 | 250 | 250 | 300 | 300 | 400 | 500 | 600 | |
回轉電機功率（kw） | 0.75 | 1.5 | 1.5 | 2.2 | 3 | 4 | 5.5 | |
翻轉電機功率 | 0.75 | 1.5 | 1.5 | 3 | 4 | 5.5 | 7.5 | |
配置：
三爪卡盤，導軌和氣動頂尖，固定焊炬位置 ，實現對工件的自動夾緊功能。同時加裝的控制器可以控制工作臺的旋轉與焊槍開關同步開啟，并能實現焊接時間的自動控制。
該設備在變位機基礎上加裝。所有附件可與工作臺的翻轉隨動，并且可以實現焊槍或割槍上下、左右、前后及角度的自由調整;卡盤和氣動頂尖用來夾緊并對工件定位，以保證工件定位精度及焊接或切割質量。通過工作臺的回轉、翻轉使工件處于最佳焊接或裝配位置,實現自動或半自動焊接或切割;該設備還可作為機器人周邊設備與機器人配套。
整機結構 精加工工作臺：不易受焊接飛濺損傷，使用壽命長；機架采用板材及型材拼焊成型，具有足夠的機械強度，并確保長時間使用不變形。回轉機構及翻轉機構通過軸承座安裝在機架上。
|  |

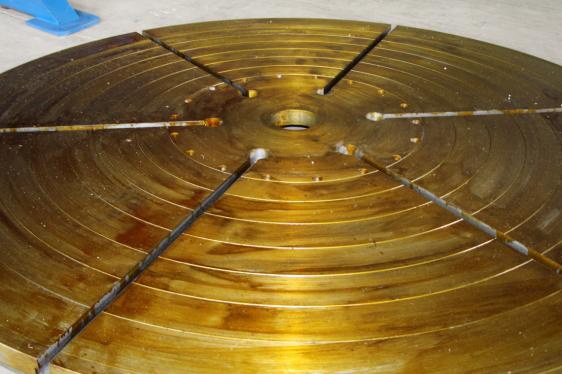

 | 工作臺面盤 工作面盤采用雙層面臺或整板精加工設計，擁有結構合理、剛性好、使用壽命長的特點，帶有T型凹槽更加方便工件的固定，可根據客戶要求配置卡盤。 |

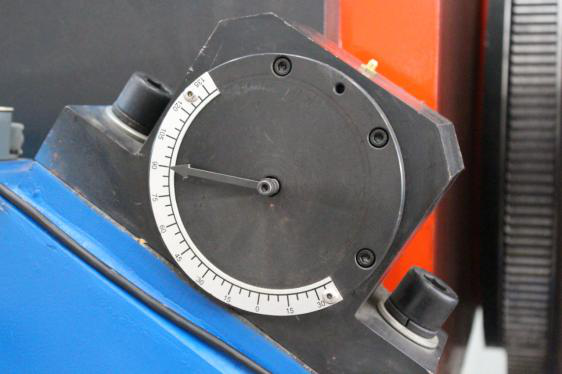

角度刻盤 清晰明顯的角度刻盤，能夠讓用戶更方便的掌握工件翻轉角度，使得操作更加精準可靠。 |  |

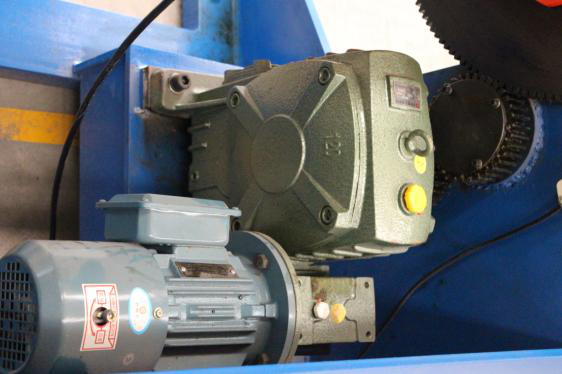

 | 回轉電機 選用國內知名廠家的優質電機，可以實現無極變頻調速 |

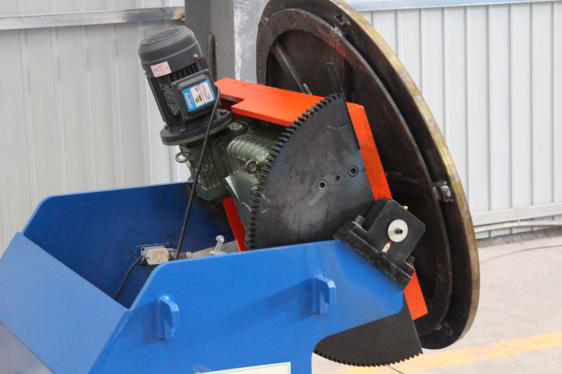

翻轉電機 國內知名品牌電機，控制精度高、可靠性強、使用壽命長等特點 |  |
 | 安全自鎖 機器具有自鎖功能,在傾斜翻轉時最大負荷下不滑動,安全可靠。 |
案例產品：
售后服務：
(一)安裝驗收：
設備運到甲方現場后，我公司將派調試人員及肯比人員免費為其安裝調試培訓。
設備基礎由乙方提供圖紙，甲方制作（材料由甲方自備），施工中乙方給予協作。
(二)人員培訓：
乙方免費為甲方培訓機械維修、電器維修、編程及操作（培訓內容滿足甲方的相關工作需求）。培訓在甲方場地進行。具體時間由乙方書面通知甲方。經培訓考核合格后，方上崗實際操作。
(三）售后服務
1》華飛數控對我公司客戶承諾：主機保修一年，可提供上門服務，設備首次上門可免費培訓，保修服務按定作方通知24小時內行動，定作方協助承攬方進行；
2》終身提供維修服務和備品備件供應，保修期內費用全免（人為因素和不可抗因素除外），保修期后酌情收取成本費；
3》承攬方向定作方提供以下技術資料（使用說明書、合格證、電氣原理圖、圖等）。
4》可為海外設備提供派遣工程師維護的服務
5》出廠前會對設備進行嚴格工廠檢測，并提供完整的設備手冊
6》出廠提供設備必需部件，備件。
設備相關產品：
 |  |  |
L型變位機 （當您的工件非常不規則，既需要翻轉方便又需要旋轉方便時您可以選用） | 回轉平臺 （當您只需要工件回轉時可以選用） | 升降式雙立柱變位機 （當您根據工件情況，來調整焊接變位機的高度時，您可以選用） |
