產品介紹

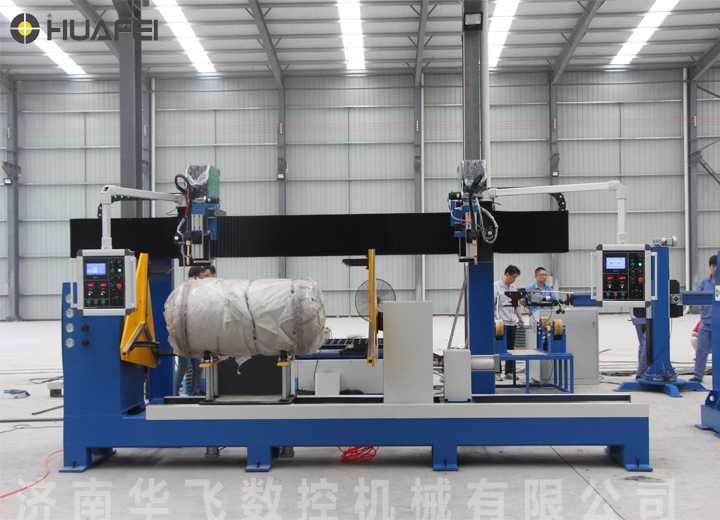

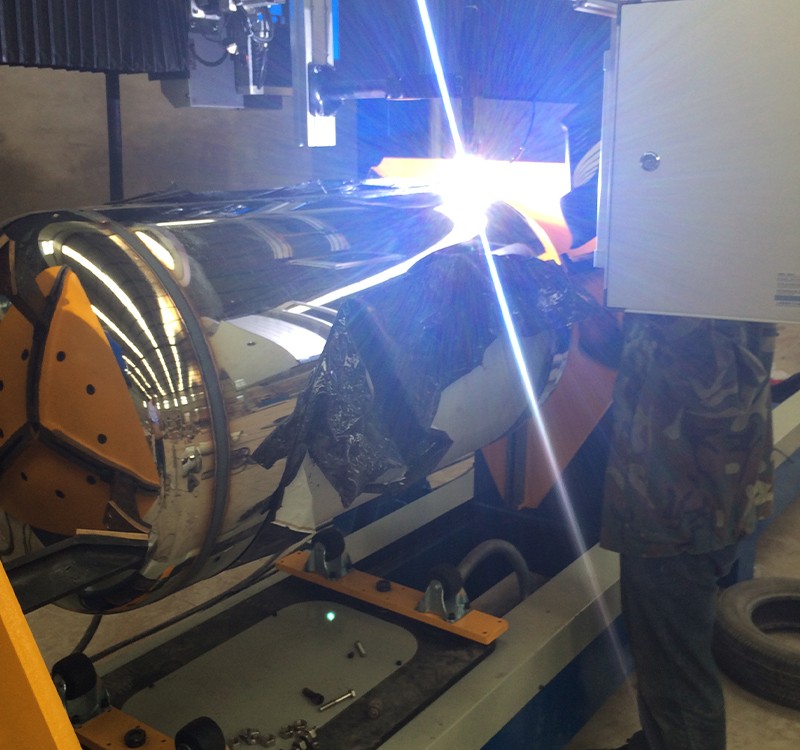

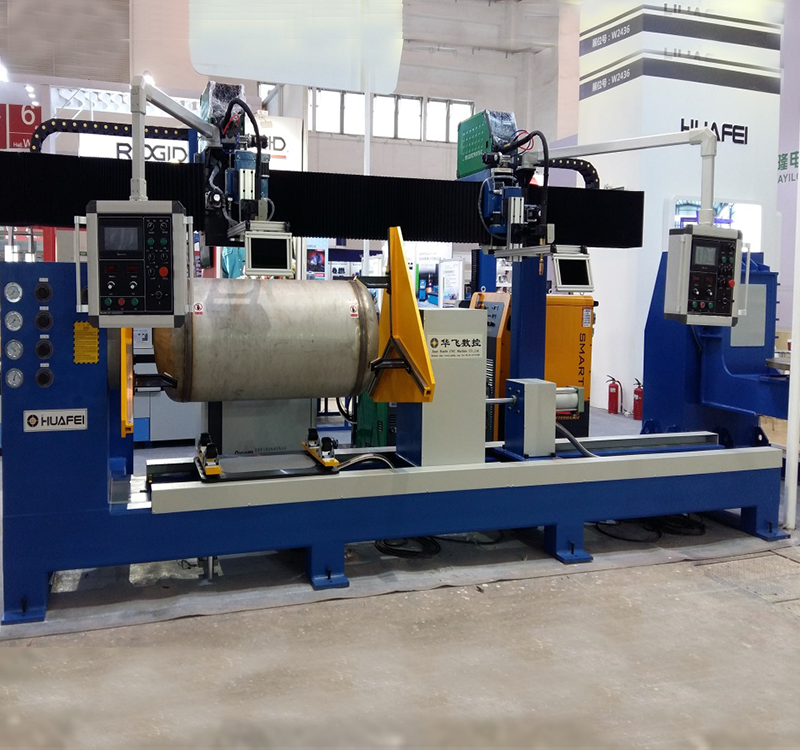

 該環縫焊接專機主要由CZ44電動行走電動回轉操作機、ZTX-10T特制滾輪架、NBC-500逆變氣保焊機、焊接小車等部分組成，主要用于焊接罐體的外環縫。該專機適合靠近車間墻壁布置。

   根據工件情況，采用MIG焊接工藝，具有焊縫質量高，焊縫成型美觀，焊接過程易于觀察，焊接缺陷少等特點。

1) 設備整體采用模塊化設計，產品可以自由組合，利用率更高；

2) 通用性好，多功能集成，自動化程度高；

3) 操作簡單，易于維護，維護成本低；

4) 可靠性設計能夠滿足連續工作；

適用范圍：

　   1.適用范圍：304不銹鋼環縫焊接;筒體直徑：400mmm—1200mm;筒體長度：L≤2500mm;筒體厚度：2mm—6mm。

　　2.工件狀態：工件焊接面平整，對接焊縫最大間隙 1mm—2mm。

　　3.工件表面狀態：無油污、嚴重銹蝕等。

　　4.工件焊接前狀態：焊接前工件點焊牢固，清潔焊點。

　　5.使用方式：封頭環縫用頭尾式回轉機構(氣動夾緊);法蘭環縫用變位機焊接;兩套系統共用一個電源，可以實現焊接工位的自動切換。

主要工作步驟：

n        把工件放置到滾輪架上，建議搭配華飛專用配套滾輪架；

n        通過操作機的行走功能及橫臂伸縮功能使焊槍對正焊縫起點；

n        滾輪架回轉，同時起弧焊接；

n        根據指示器判斷焊縫偏移量，通過微調滑板實時調節焊槍偏移；

n        焊接完畢，按停止按鈕，焊槍熄弧，滾輪架停止回轉。

設備參數

注：

1、工件狀態：工件焊接面平整，對接焊縫最大間隙小于1.5mm

2、工件表面狀態：無油污、嚴重銹蝕等

3、工件焊接前狀態：焊接前工件點焊牢固，清潔焊點

4、產品配置

 基本配置

環縫或縱縫設備、焊接電源、氣動或液壓系統

 可選配置

環縫可以選擇單頭或雙頭。

縱縫可以選擇床身是否升降，芯軸支架手動或氣動

設計、制造技術標準

設備根據/參考中華人民共和國相關技術標準（國標/機標）設計制造，進口設備按相應技術標準。

GB/T 1356-1988    《漸開線圓柱齒輪.基本齒廓》

GB/T 1184-1996    《形狀與位置工差》

GB/T 10089-1988   《圓柱渦輪、蝸桿精度》

GB4064-1983       《電氣設備安全設計導則》

GB 6988-86        《電氣制圖》

GB/T 1800.3-1998   《極限與配合》

GB/T 10095-1988   《漸開線圓柱齒輪.精度》

GB15579.1-2004     《焊接電源》

附贈資料

1.堆焊專機電氣原理圖                  1  份

2.堆焊專機使用說明書                  1  份

3.焊接擺動器使用說明書               1  份

4.焊接電源使用說明書                  1  份

5.伺服驅動器使用說明書               1  份

6.設備合格證                          1  份產品細節

安裝、調試、驗收及服務

(一)設備安裝調試

1）我公司負責設備的安裝、調試在接到買方通知后，3日內到達現場進行安裝調試。

2）設備安裝調試合格后，我公司提供現場跟蹤服務兩周。

3）我方調試人員遵守甲方生產現場安全管理制度，對自身安全行為負責。

4）甲方負責設備基礎施工、地腳二次灌漿。在設備安裝調試前須做好基礎制作和準備工作，配備電源、起重設備等必要的設施和工具。

5）甲方負責準備設備所需機械油，指配操作工人配合安裝調試，為我公司安裝人員提供工作方便

(二)人員培訓：

乙方免費為甲方培訓機械維修、電器維修、編程及操作（培訓內容滿足甲方的相關工作需求）。培訓在甲方場地進行。具體時間由乙方書面通知甲方。經培訓考核合格后，方上崗實際操作。

(三）售后服務

1》華飛數控對我公司客戶承諾：主機保修一年，可提供上門服務，設備首次上門可免費培訓，保修服務按定作方通知24小時內行動，定作方協助承攬方進行；

2》終身提供維修服務和備品備件供應，保修期內費用全免（人為因素和不可抗因素除外），保修期后酌情收取成本費；

3》承攬方向定作方提供以下技術資料（使用說明書、合格證、電氣原理圖、圖等）?？蔀楹Ｍ庠O(shè)備提供派遣工程師維護的服務

4》出廠前會對設備進行嚴格工廠檢測，并提供完整的設備手冊

5》出廠提供設備必需部件，備件。
