優勢特點：切割精度高，顯示界面直觀簡潔化，高度跟蹤軌跡自動演示，多種切割程序記憶，定角度和變角度坡口面切割等特點
適用范圍：該機廣泛運用于建筑、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。
產品簡介：數控相貫線切割機能十分方便的切割加工此類工件，無需操作者計算、編程，只需輸入管道相貫系統的管子半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫線孔以及焊接坡口。
郵箱 : jnhfsk@126.com
手機: 18653180816產品介紹
數控管子相貫線切割機采用數字化控制，設備控制軸數有二至六軸等不同機型。每種機型在切割如工時實現控制軸聯運，具有切割各種相貫線、相貫孔功能；定角坡口、變角坡口切割功能；管子不圓度和偏心補償功能。
最大坡口角：縱橫向均為±60°(火焰)
切割速度自動無級調速；
連續切割設定；
管子橢圓度誤差跟蹤調整；
正交母管騎座式開孔切割；
正交母管插入式開孔切割；
斜交母管管面開孔切割；
斜交母管管面偏心開孔切割；
定角坡口設定；
管端垂直和斜面切割；
正交和斜交支管管端切割；
正交和斜交偏心母管切割；
正交和斜交偏心支管切割；
母管管面矩形切割；
母管槽形中心、偏心切割；
園管焊接彎頭、“蝦米節”斜截面切割；
多支管相交母管管面開孔切割；
多支管相交支管管端切割；
海洋工程管管子兩端斜交切割；
設備參數
產品型號（型號需要跟技術確認） | QGVI-500 | QGVI-B500 | |
數控控制軸數 | 三軸兩聯動 | 五軸四聯動 | |
主軸旋轉（軸代號Y） | 自由回轉 | ||
割炬左右移動（軸代號X） | 可選（根據管子長度） | ||
割炬上下移動（軸代號Z） | ≤210mm | ≤300mm | |
割炬左右擺動（軸代號B） | / | ±60° | |
割炬前后擺動（軸代號C） | / | ±60° | |
切割直徑 | 50-500mm | ||
切割管子長度 | 500-12000mm | ||
切割管子厚度 | 火焰 | 6-50mm | |
等離子 | 根據所選配的等離子電源 | ||
切割速度 | 50-2500mm/min | ||
移動速度 | 6000mm/min | ||
運動精度 | ±0.2 | ||
標準配置：
序號 | 關鍵部件名稱 | 單位 | 數量 |
1 | 控制系統 | 臺 | 1 |
2 | 機臂系統 | 臺 | 1 |
3 | 驅動裝置 | 套 | 3/5 |
4 | 裝夾裝置 | 套 | 1 |
5 | 支撐裝置 | 套 | 3 |
6 | 導軌 | 套 | 1 |
7 | 氣路系統 | 套 | 1 |
8 | 控制柜 | 臺 | 1 |
9 | 操作臺 | 臺 | 1 |
售后服務
1》華飛數控對我公司客戶承諾：主機保修一年，可提供上門服務，設備首次上門可免費培訓，保修服務按定作方通知24小時內行動，定作方協助承攬方進行；
2》終身提供維修服務和備品備件供應，保修期內費用全免（人為因素和不可抗因素除外），保修期后酌情收取成本費；
3》承攬方向定作方提供以下技術資料（使用說明書、合格證、電氣原理圖、圖等）可為海外設備提供派遣工程師維護的服務
4》出廠前會對設備進行嚴格工廠檢測，并提供完整的設備手冊
5》出廠提供設備必需部件，備件。
華飛數控服務熱線：18653180816
重點產品分類
在線報價
電話 : 18653180816
產品詳情
產品詳情

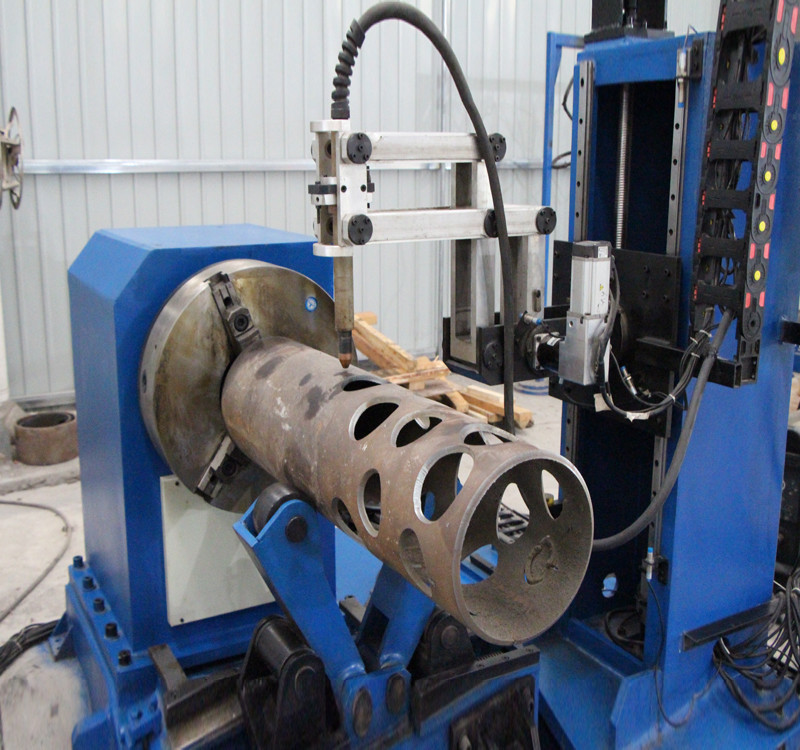

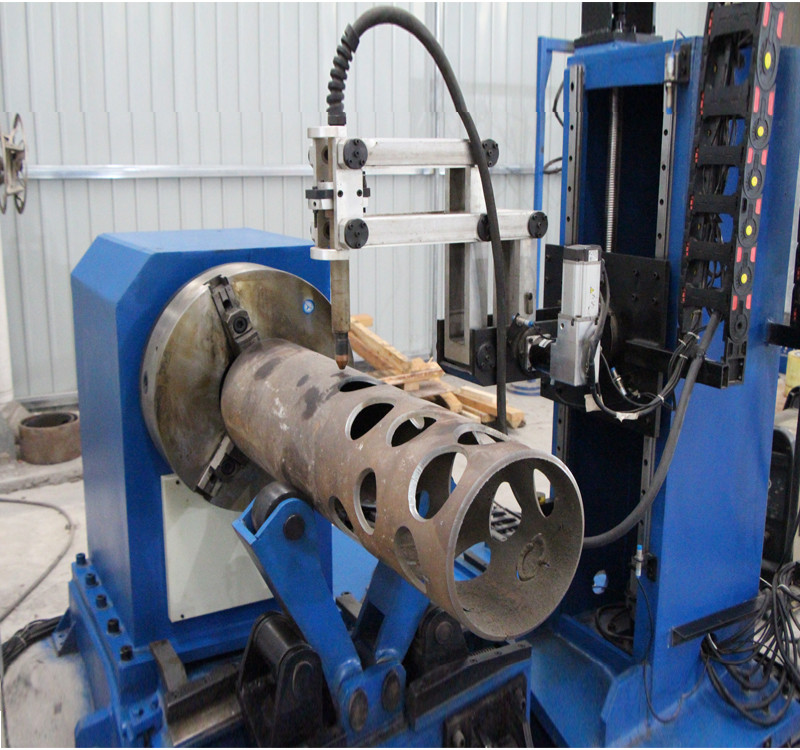

樣品展示
