焊接質量

熱輸入量

大

小

小

工件變形/咬邊

大

小

小

焊縫成形

魚鱗紋

魚鱗紋

平滑

后續處理

打磨

打磨

無

使用操作

焊接速度

慢

中

快

操作難度

大

小

小

環保安全

人身危險性

大

小

小

環境污染

大

小

小

使用成本

耗材

焊條

激光晶體、疝燈

無

能耗

小

大

小

占地面積

小

小

小

手拿焊接，靈活方便，焊接距離更長更安全、環保

焊接速度慢，效率低下，耗時長

操作簡單，無需專業焊接人員，新手也能焊出漂亮產品

焊接難度大，低熔點和易蒸發金屬焊接困難

焊接速度快，比傳統焊接快2-10倍，至少省兩個焊工

焊接時產生的臭氧含量較高，對人體傷害大

焊縫平滑漂亮，減少后續打磨工序，省事省成本

熱影響區域大，容易變形，焊縫質量難保證

1

設備名稱

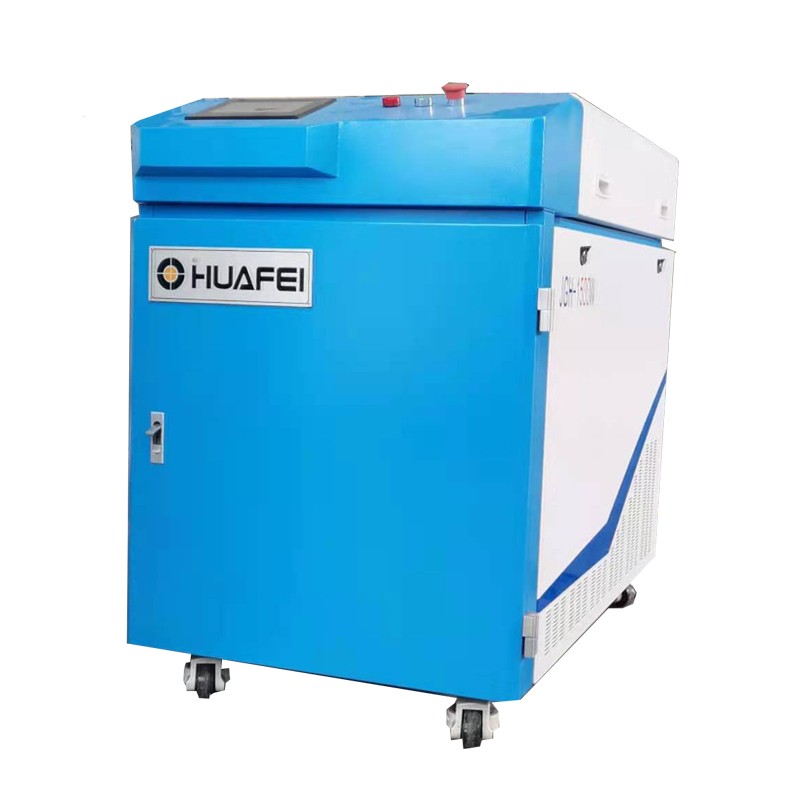

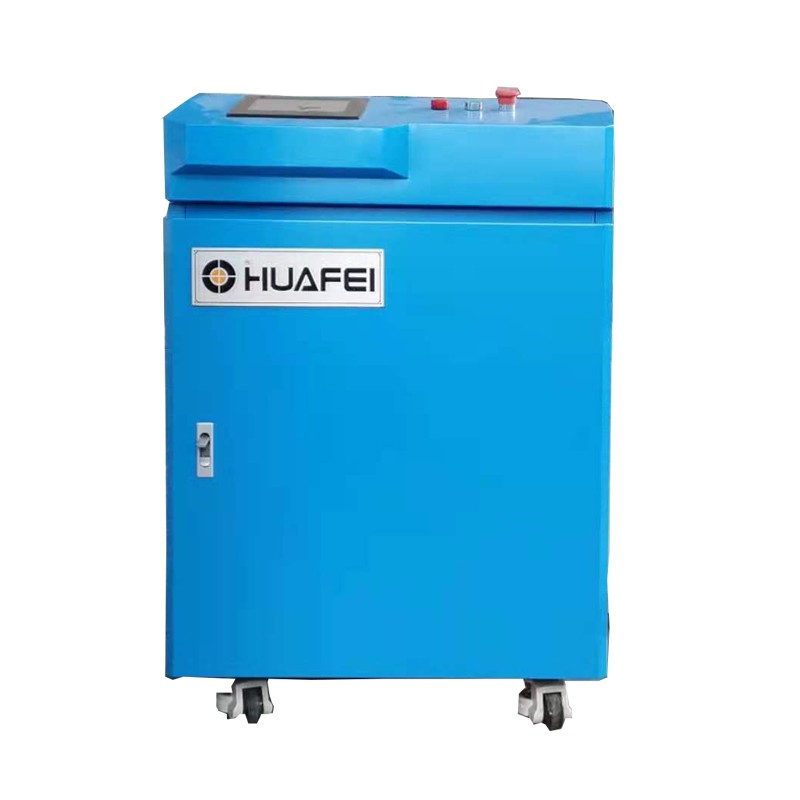

手持激光焊接機

2

設備型號

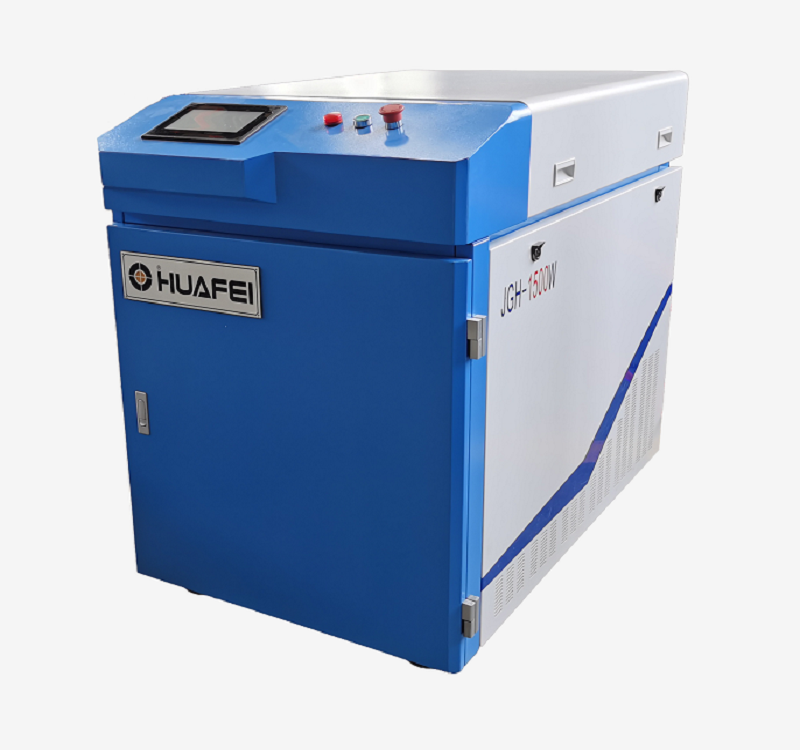

JGH-1500W

3

激光發生器

1500W

4

激光波長

1070nm

5

光纖芯經

20μm

6

光纖長度

標配10米

7

工作方式

連續/調制

8

振鏡寬度

0.5-6mm

9

振鏡掃描速度

≤8000mm/s

10

焊接速度

0-120mm/s

11

制冷裝置

智能雙溫冷水機

12

工作環境溫度范圍

15-35℃

13

工作環境濕度范圍

＜70%無凝露

14

焊接縫隙要求

≤0.5mm

15

工作電壓

220V±10%

16

整機功率

≤6KW

17

產品尺寸

1150mm*700mm*1060mm

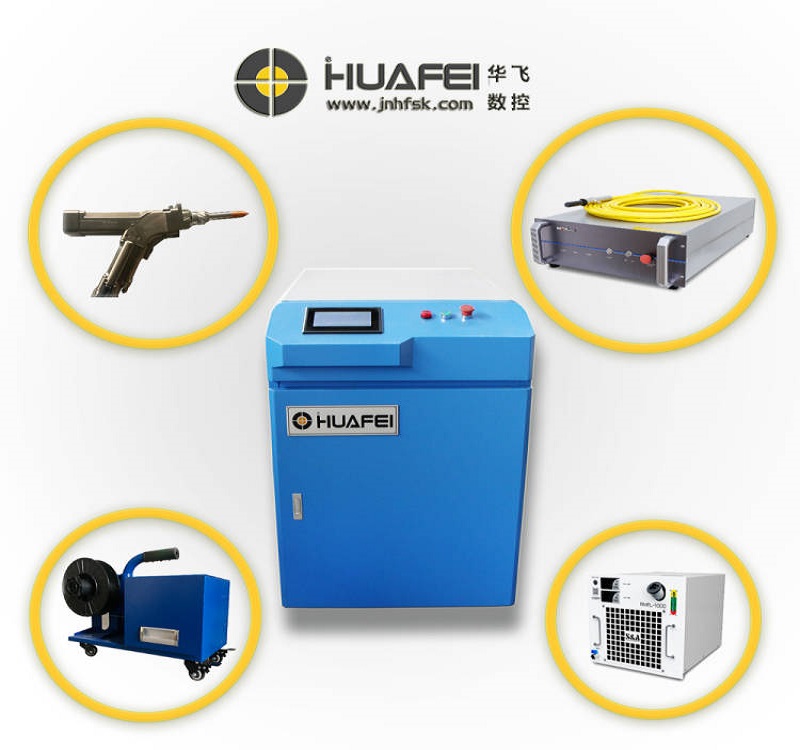

1

光纖激光器

MFSC 系列光纖激光器，波長范圍 1060nm~1100 nm，不在可見光范圍內，但這些光束可能會對視網膜和眼角膜造成不可逆轉的損害。建議您在任何時候操作激光器時都必須佩戴合格且安全的防護眼鏡。創鑫激光器、超長質保二年，50μm光纖芯徑，電光轉換效率更高光束質量好，功率穩定性強，系統穩定

2

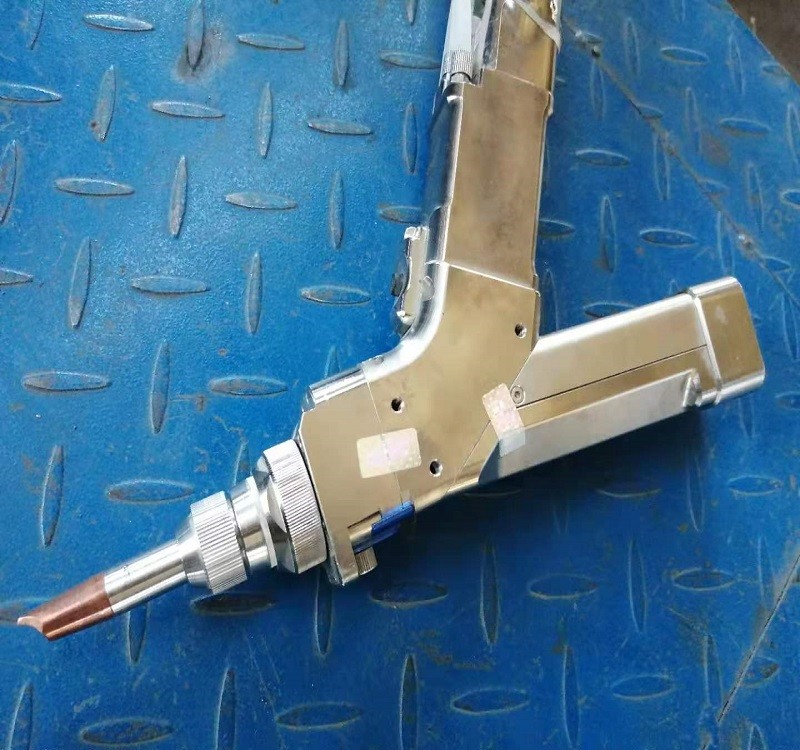

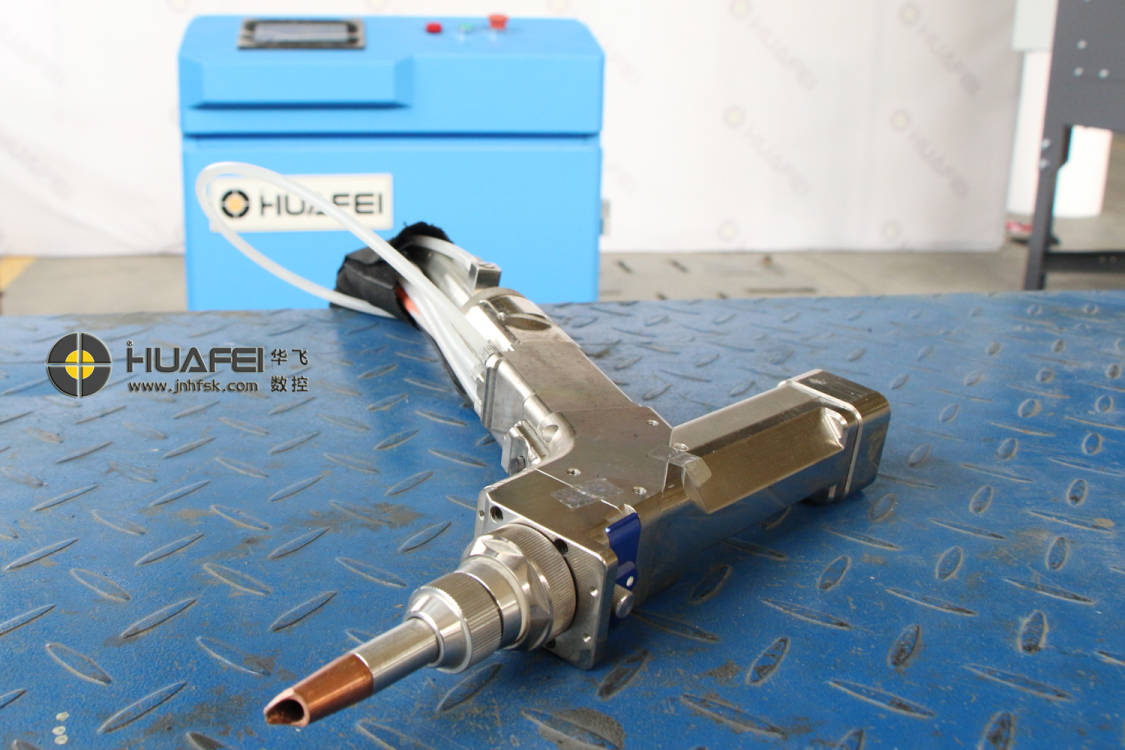

擺動焊接頭

（1）振鏡寬度可調：0.5-6mm

（2）專用焊接嘴，可實現任意角度、部位焊接

（3）紅外線定位，焊接位置更準

3

雙溫水冷箱

（1）制冷穩定，環保節能，使用壽命長，兩年質保

（2）溫控智能化，兩種溫控模式

（3）實現精準溫控，溫控精度最高可達±0.1℃

4

送絲機

送絲機一般有控制部分提供參數設置，驅動部份在控制部份的控制下進行送絲驅動，出絲嘴部份將焊絲送到焊槍位置。

選配自動送絲裝置,軟件控制，送絲速度可調,填補焊縫、增加焊接強度
